Curva S na Construção Civil: Controle e Planejamento de Obras

Cronograma físico-financeiro Fluxo de caixa Relatório DRE Curva S
img of Curva S: Controle e Planejamento Eficaz na Construção Civil

A Curva S é uma ferramenta indispensável para quem busca eficiência na gestão de obras. Se você é engenheiro, gerente de projetos ou trabalha em construtoras de pequeno e médio porte, dominar esse conceito pode ser o divisor de águas entre um projeto bem-sucedido e um caos operacional. Neste artigo, vamos descomplicar a Curva S, explorando sua aplicação prática, diferenças entre os tipos físico e financeiro, e como utilizá-la em relatórios estratégicos.

O Que É a Curva S em uma Obra?

A Curva S é um gráfico que representa a evolução física ou financeira de uma obra ao longo do tempo. Seu nome vem do formato da curva, que geralmente se assemelha à letra “S”: crescimento lento no início, aceleração no meio e estabilização no final.

Imagine uma obra residencial: nos primeiros 30 dias, você tem atividades como terraplanagem e fundações, que consomem menos recursos. Entre o 2º e 6º mês, a etapa de estrutura e alvenaria demanda mais mão de obra e materiais, gerando um pico na curva. Já no final, os acabamentos reduzem novamente o ritmo.

Por que ela é importante?

  • Permite comparar o planejado com o executado.
  • Identifica atrasos ou adiantamentos no cronograma.
  • Facilita a comunicação entre equipes e clientes.

Como Fazer uma Curva S: Passo a Passo com Exemplo Prático

Criar uma Curva S envolve três etapas principais:

1. Definir as Etapas da Obra

Liste todas as atividades, do projeto à entrega. Exemplo para um edifício de 10 andares:

  1. Terraplanagem (5 dias)
  2. Fundações (15 dias)
  3. Estrutura (30 dias)
  4. Alvenaria (25 dias)
  5. Instalações elétricas e hidráulicas (20 dias)
  6. Acabamentos (40 dias)

2. Atribuir Percentuais de Avanço

Cada etapa deve ter um peso no total da obra. Por exemplo:

  • Terraplanagem: 5%
  • Fundações: 10%
  • Estrutura: 25%
  • Alvenaria: 20%
  • Instalações: 15%
  • Acabamentos: 25%

3. Plotar a Curva no Tempo

Usando um software como Microsoft Project ou Excel, distribua os percentuais ao longo do cronograma. Se a obra dura 6 meses, a curva começará com 5% no primeiro mês (terraplanagem), saltará para 35% no terceiro mês (estrutura) e atingirá 100% no sexto mês.

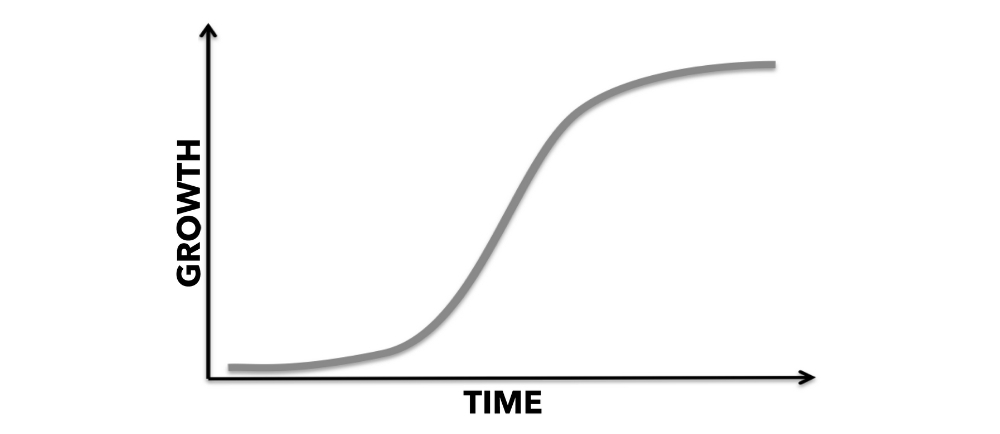

Exemplo de Curva S Gerada:
![Gráfico hipotético da Curva S com eixos tempo x percentual de avanço]

Curva S Física vs. Financeira: Entenda as Diferenças

Curva S Física

Reflete o progresso real da obra, baseado em marcos concretos. Exemplo:

  • Conclusão de 50% das fundações = 5% do avanço físico total.

Vantagem: Mostra se a equipe está produtiva.

Curva S Financeira

Indica o desembolso de recursos financeiros. Pode divergir da curva física. Exemplo:

  • Compra antecipada de materiais (gasto financeiro alto no início, mesmo com avanço físico baixo).

Caso Prático:
Em um hospital, a curva física pode mostrar 40% de avanço, enquanto a financeira indica 60% devido à aquisição de equipamentos médicos caros no primeiro trimestre.

Como Criar Relatórios com Curva S: Modelos e Dicas

Relatórios com Curva S são usados para tomada de decisão. Veja um exemplo:

Estrutura Básica do Relatório

  1. Resumo Executivo: Avanço físico (65%) vs. planejado (70%).
  2. Gráfico Comparativo: Curva S real x curva S planejada.
  3. Análise de Desvios: Atraso de 5% na alvenaria por falta de tijolos.
  4. Ações Corretivas: Negociar novo fornecedor em 7 dias.

Ferramentas Recomendadas:

  • Planilhas Excel: Para obras menores.
  • Softwares de Gestão: Primavera P6, TILOS.

3 Erros Comuns na Elaboração da Curva S (e Como Evitá-los)

1. Ignorar a Sazonalidade

Chuvas ou festividades podem impactar o cronograma. Inclua margens de segurança no planejamento.

2. Não Atualizar a Curva

A curva deve ser revisada semanalmente. Uma construtora no Rio deixou de ajustar o gráfico e perdeu R$ 200 mil com atrasos.

3. Superestimar o Avanço Inicial

Se a terraplanagem é planejada para 10 dias, mas historicamente leva 15, ajuste a curva para evitar frustrações.

Integrando a Curva S com Outras Ferramentas de Gestão

A Curva S não trabalha sozinha. Combine-a com:

Cronograma de Atividades

Use a curva para priorizar tarefas críticas. Exemplo: Se o avanço físico está abaixo do esperado, aloque mais operários na etapa atual.

Orçamento Detalhado

Relacione cada pico da curva financeira com as despesas previstas.

Tecnologia e Curva S: Como a Inovação Está Mudando a Gestão

Plataformas como BIM (Building Information Modeling) permitem criar curvas S dinâmicas, integradas a modelos 3D. Em um projeto de shopping em São Paulo, o BIM detectou que a instalação elétrica estava 8% atrasada, gerando um alerta automático para a equipe.

Ferramentas Emergentes:

  • Power BI: Para dashboards interativos.
  • Sistemas em Nuvem: Acesso remoto aos dados da obra.

A Curva S não é apenas um gráfico bonito no PowerPoint. É a espinha dorsal do controle de obras, capaz de prevenir prejuízos, melhorar a comunicação e garantir entregas dentro do prazo. Em um mercado competitivo como o brasileiro, dominar essa ferramenta é questão de sobrevivência.

Próximos Passos:

  1. Escolha uma obra pequena para testar a curva S.
  2. Treine sua equipe na interpretação dos dados.
  3. Experimente softwares gratuitos antes de investir.
